সিলভার ফ্লেক্সঝিল্লি সুইচস্থায়িত্ব, নির্ভরযোগ্যতা এবং ব্যয়-কার্যকারিতার কারণে বিভিন্ন ইলেকট্রনিক ডিভাইসে সাধারণত ব্যবহৃত এক ধরনের নমনীয়, লো-প্রোফাইল সুইচ। এখানে তাদের নির্মাণের একটি ওভারভিউ:
সিলভার ফ্লেক্স মেমব্রেন সুইচের অ্যানাটমি
1. টপ ওভারলে: এটি হল সর্বোচ্চ স্তর যা ব্যবহারকারীরা ইন্টারঅ্যাক্ট করে। এটি সাধারণত পলিয়েস্টার বা পলিকার্বোনেট দিয়ে তৈরি এবং ইউভি-কিউরড বা দ্রাবক-ভিত্তিক কালি ব্যবহার করে গ্রাফিকাল উপাদান, আইকন এবং পাঠ্য সহ মুদ্রিত হয়। এই স্তরে প্রায়শই স্পর্শকাতর প্রতিক্রিয়ার জন্য এমবসিং অন্তর্ভুক্ত থাকে।
2. আঠালো স্তর: এই স্তরটি উপরের ওভারলেকে পরবর্তী স্তরের সাথে সংযুক্ত করে। বারবার ব্যবহার সহ্য করার জন্য এটি অবশ্যই টেকসই এবং নির্ভরযোগ্য হতে হবে।
3. গ্রাফিক স্তর: আঠালো স্তরের নীচে গ্রাফিক স্তর রয়েছে, যাতে অতিরিক্ত মুদ্রিত গ্রাফিক্স বা সূচক অন্তর্ভুক্ত থাকতে পারে।
4. স্পেসার লেয়ার: স্পেসারের স্তরটি সার্কিট স্তরগুলির মধ্যে একটি ফাঁক তৈরি করে, সুইচটি চাপা না হওয়া পর্যন্ত কোনও যোগাযোগ নেই তা নিশ্চিত করে। এই স্তরে প্রায়শই সুইচের অবস্থানের সাথে সারিবদ্ধ ডাই-কাট গর্ত থাকে।
5. সিলভার সার্কিট স্তর: এই স্তরটিতে প্রিন্ট করা রূপালী পরিবাহী ট্রেস এবং সুইচ যোগাযোগ প্যাড রয়েছে। রূপালী কালি একটি নমনীয় স্তর, সাধারণত পলিয়েস্টারের উপর স্ক্রীন-প্রিন্ট করা হয়, যা বৈদ্যুতিক পথ তৈরি করে।
6. লোয়ার সার্কিট স্তর: সিলভার সার্কিট স্তরের অনুরূপ, নিম্ন সার্কিট স্তরটি পলিয়েস্টারে একটি মুদ্রিত সার্কিটও হতে পারে। এটি সুইচ পরিচিতি এবং সংযোগ ট্রেস অন্যান্য অংশ রয়েছে.
7. রিয়ার আঠালো স্তর: এই চূড়ান্ত আঠালো স্তরটি সম্পূর্ণ মেমব্রেন সুইচ অ্যাসেম্বলিকে অন্তর্নিহিত সরঞ্জাম বা ডিভাইস হাউজিংয়ের সাথে সংযুক্ত করে।
8. ঐচ্ছিক ব্যাকার স্তর: কখনও কখনও, অতিরিক্ত সমর্থন এবং অনমনীয়তা প্রদানের জন্য একটি অতিরিক্ত ব্যাকার স্তর অন্তর্ভুক্ত করা হয়। এই স্তরটি অ্যালুমিনিয়াম বা অনমনীয় প্লাস্টিকের মতো উপকরণ থেকে তৈরি করা যেতে পারে।
নির্মাণ প্রক্রিয়া
1. ডিজাইন এবং প্রিন্টিং: গ্রাফিকাল ওভারলে এবং সার্কিট লেআউট সহ সুইচের ডিজাইন CAD সফ্টওয়্যার ব্যবহার করে তৈরি করা হয়। গ্রাফিকাল উপাদানগুলি স্ক্রিন প্রিন্টিং বা ডিজিটাল প্রিন্টিং কৌশল ব্যবহার করে উপরের ওভারলেতে মুদ্রিত হয়।
2. পরিবাহী ট্রেসের স্ক্রিন প্রিন্টিং: সিলভার পরিবাহী কালি পলিয়েস্টার সাবস্ট্রেটের উপর স্ক্রীন-প্রিন্ট করা হয় যাতে সার্কিট প্যাটার্ন তৈরি করা হয়। সঠিক বৈদ্যুতিক পথ নিশ্চিত করার জন্য এই প্রক্রিয়াটির নির্ভুলতা প্রয়োজন।

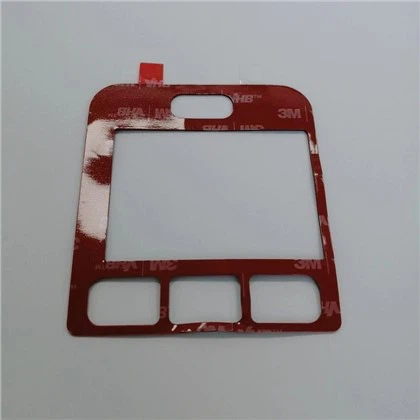

3. ডাই কাটিং: স্পেসার, উপরের ওভারলে এবং আঠালো স্তরগুলির মতো স্তরগুলি খোলা এবং প্রান্তিককরণের গর্ত তৈরি করতে ডাই-কাট করা হয়। এটি সুইচের সঠিক প্রান্তিককরণ এবং কার্যকারিতা নিশ্চিত করে।
4. ল্যামিনেশন: বিভিন্ন স্তর একসাথে স্তরিত করা হয়, সাধারণত সুনির্দিষ্ট প্রান্তিককরণ নিশ্চিত করতে স্বয়ংক্রিয় যন্ত্রপাতি ব্যবহার করে। আঠালো স্তরগুলি উপাদানগুলিকে সংযুক্ত করে, একটি একীভূত কাঠামো তৈরি করে।
5. সমাবেশ এবং পরীক্ষা: সম্পূর্ণ মেমব্রেন সুইচটি ডিভাইসে একত্রিত করা হয়। ধারাবাহিকতা পরীক্ষা এবং স্পর্শকাতর প্রতিক্রিয়া চেক সহ সঠিক কার্যকারিতা নিশ্চিত করার জন্য পরীক্ষা করা হয়।
অ্যাপ্লিকেশন
সিলভার ফ্লেক্স মেমব্রেন সুইচগুলি ভোক্তা ইলেকট্রনিক্স, চিকিৎসা ডিভাইস, শিল্প নিয়ন্ত্রণ, স্বয়ংচালিত নিয়ন্ত্রণ এবং বাড়ির যন্ত্রপাতির মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। তাদের নমনীয়তা, স্থায়িত্ব, এবং কাস্টমাইজেশনের সহজতা ইলেকট্রনিক ডিভাইসের সাথে ব্যবহারকারীর মিথস্ক্রিয়া প্রয়োজন এমন বিভিন্ন অ্যাপ্লিকেশনের জন্য তাদের আদর্শ করে তোলে।
আপনি কি সিলভার ফ্লেক্স মেমব্রেন সুইচগুলির নির্মাণ বা প্রয়োগের কোনও নির্দিষ্ট দিক সম্পর্কে আরও বিশদ তথ্য চান?
লাভ কি কি?
বর্ণিত পণ্যের সুবিধাগুলি, যা একটি পাতলা, সিল করা নির্মাণ (সম্ভবত এক ধরণের আঠালো বা প্রতিরক্ষামূলক ফিল্ম) বলে মনে হয়, নিম্নরূপ সংক্ষিপ্ত করা যেতে পারে:
1. স্থান দক্ষতা:
- অত্যন্ত পাতলা নির্মাণ: মূল্যবান ডিজাইনের স্থান সংরক্ষণ করে, যা কমপ্যাক্ট এবং ঘনবসতিপূর্ণ ডিভাইস বা অ্যাপ্লিকেশনগুলিতে অত্যন্ত গুরুত্বপূর্ণ।
2. স্থায়িত্ব:
- সিল করা নির্মাণ: আর্দ্রতা এবং দূষকদের প্রতিরোধী, যা বিভিন্ন পরিবেশে দীর্ঘায়ু এবং নির্ভরযোগ্যতা বাড়ায়।
3. খরচ-কার্যকারিতা:
- কম খরচ: ভারী এবং ব্যয়বহুল ইলেক্ট্রোমেকানিকাল সুইচ অ্যাসেম্বলির তুলনায় আরও সাশ্রয়ী মূল্যের সমাধান প্রদান করে, এটি নির্মাতাদের জন্য একটি লাভজনক পছন্দ করে তোলে।
4. রক্ষণাবেক্ষণ সহজ:
- লো-প্রোফাইল সারফেস: সহজে পরিষ্কার করা যায়, ভালো স্বাস্থ্যবিধি এবং রক্ষণাবেক্ষণে অবদান রাখে, বিশেষ করে এমন অ্যাপ্লিকেশনগুলিতে যেখানে পরিষ্কার-পরিচ্ছন্নতা অপরিহার্য।
এই সুবিধাগুলি এই ধরনের উপকরণগুলিকে শিল্পগুলিতে অত্যন্ত পছন্দনীয় করে তোলে যা কমপ্যাক্ট ডিজাইন, স্থায়িত্ব, খরচ সঞ্চয় এবং সহজ রক্ষণাবেক্ষণকে অগ্রাধিকার দেয়, যেমন ইলেকট্রনিক্স, চিকিৎসা ডিভাইস এবং ভোক্তা পণ্য।
ডিজাইন অপশন কি কি?
ইন্টারফেস এবং কন্ট্রোল প্যানেলের জন্য ডিজাইনের বিকল্পগুলিতে বিভিন্ন বৈশিষ্ট্য রয়েছে যা কার্যকারিতা, স্থায়িত্ব এবং ব্যবহারকারীর অভিজ্ঞতা বাড়ায়। এখানে একটি বিস্তারিত ব্রেকডাউন আছে:
1. স্পর্শকাতর এবং অ-স্পৃশ্য প্রতিক্রিয়া
- স্পর্শকাতর প্রতিক্রিয়া: একটি বোতাম টিপলে একটি শারীরিক প্রতিক্রিয়া প্রদান করে, ব্যবহারকারীর মিথস্ক্রিয়া উন্নত করে।
- ধাতব স্পর্শকাতর গম্বুজ: টেকসই এবং একটি স্বতন্ত্র ক্লিক অনুভূতি প্রদান.
- পলিয়েস্টার স্পর্শকাতর গম্বুজ: ধাতব গম্বুজের তুলনায় নরম প্রতিক্রিয়া।
2. গ্রাফিক ওভারলে
- বালিশ এমবসড: উত্থিত এলাকা যা একটি নরম, কুশন অনুভূতি প্রদান করে।
- রিম-এমবসড: আরও সংজ্ঞায়িত স্পর্শ এলাকার জন্য বোতামের চারপাশে উত্থিত প্রান্ত।
3. ব্যাকলাইটিং বিকল্প
- লাইট গাইড ফিল্ম (এলজিএফ): ইন্টারফেস জুড়ে সমানভাবে আলো বিতরণ করে।
- LED: উজ্জ্বল, শক্তি-দক্ষ, এবং বিভিন্ন রঙের প্রস্তাব দেয়।
- ইলেক্ট্রোলুমিনেসেন্ট (EL): ইউনিফর্ম ব্যাকলাইটিং প্রদান করে, কম আলোর অবস্থার জন্য উপযুক্ত।
- ফাইবার অপটিক: জটিল আলোর নিদর্শন এবং প্রভাব তৈরি করতে পারে।
4. অনমনীয় ব্যাকার্স
- অ্যালুমিনিয়াম: একটি বলিষ্ঠ এবং টেকসই ব্যাকিং প্রদান করে।
- FR4: একটি শিখা-প্রতিরোধী এবং শক্তিশালী ব্যাকিং বিকল্প, প্রায়ই সার্কিট বোর্ডে ব্যবহৃত হয়।
5. EMI/RFI শিল্ডিং
- ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) এবং রেডিও-ফ্রিকোয়েন্সি ইন্টারফারেন্স (RFI) শিল্ডিং: ইলেকট্রনিক উপাদানগুলিকে হস্তক্ষেপ থেকে রক্ষা করে, নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
6. গ্রাফিক ওভারলে প্রিন্টিং
- ডিজিটালি মুদ্রিত: উচ্চ-রেজোলিউশনের ছবি এবং জটিল ডিজাইনের অনুমতি দেয়।
- স্ক্রীন প্রিন্টেড: বড় রানের জন্য টেকসই এবং সাশ্রয়ী।
- উভয়ের সংমিশ্রণ: জটিল ডিজাইনের জন্য ডিজিটাল এবং স্ক্রিন প্রিন্টিংয়ের সুবিধাগুলিকে একত্রিত করে।
7. উইন্ডোজ প্রদর্শন করুন
- ট্রান্সপারেন্ট উইন্ডোজ: ডিসপ্লের জন্য দেখার জায়গা পরিষ্কার করুন।
- টিন্টেড উইন্ডোজ: ঝলক কমায় এবং উজ্জ্বল পরিবেশে পাঠযোগ্যতা উন্নত করে।
8. ওভারলে টেক্সচার এবং সমাপ্তি
- নির্বাচনী টেক্সচার: কার্যকরী বা নান্দনিক উদ্দেশ্যে নির্দিষ্ট এলাকায় বিভিন্ন টেক্সচার।
- ইউভি হার্ড-কোট সারফেস ফিনিশ: স্থায়িত্ব, স্ক্র্যাচ প্রতিরোধ ক্ষমতা এবং দীর্ঘায়ু বাড়ায়।
এই নকশা বিকল্পগুলি নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুসারে তৈরি করা বিভিন্ন সমাধান প্রদান করে, যা নিয়ন্ত্রণ প্যানেল এবং ইন্টারফেসের কার্যকারিতা এবং ব্যবহারকারীর অভিজ্ঞতা উভয়ই উন্নত করে।
